管道的無損檢測的必備工具是什么?管道內窺鏡?
社會的發展影響著城市的發展,城市的文明離不開管道,排水管道、燃?xì)夤艿?、飲用水管道、消防管道;那么這么龐大的管道群體如果還用傳統的檢查,首先人力成本大不說,不夠時效對安全性也不理想;如今管道內窺鏡的無損檢測技術也越來越先進,成本越來越低了,隨著工業內窺鏡的普及,人們檢查和修復管道不需要對進行破壞性作業,檢測的方式多種多樣,工業內窺鏡目視檢測方法就是其中的一種。這種管道檢測儀可應用于檢測管道內部的焊縫、腐蝕以及各種雜物堵塞,正得到了廣泛的應用。
在特檢行業中,對于壓力管道的檢測檢驗,前期是采用目視檢測防范進行宏觀的檢查。用戶可采用工業內窺鏡等目視檢測工具,對管道的內部結構、幾何尺寸、表面情況(如裂紋、腐蝕、泄漏、變形等)以及焊接接頭、防腐層、隔熱層等進行表面的檢驗。

首次定期檢驗時應當檢驗管道結構和幾何尺寸,再次定期檢驗時,僅對承受疲勞在和的管道、經過改造或者重大修理的管道、重點進行結構和幾何尺寸異常部位有無新生缺陷的檢驗。
目視檢測一般應當包括以下內容:
1)管道結構檢驗,包括管道布置、支吊架、膨脹節、開孔補強、排放裝置設置等
2)幾何尺寸檢驗,包括管道焊縫對口錯邊量、咬邊、焊縫余高等
3)外觀檢驗,包括管道標志、管道組成件及其焊縫的腐蝕、裂紋、泄漏、鼓包、變形、機械接觸損傷、過熱、電弧灼傷,管道支承件變形、開裂,排放(疏水、排污)裝置的堵塞、腐蝕、沉積物,防腐層的破損、剝落、隔熱層的破損、脫落、超市以及隔熱層下的腐蝕和裂紋等。
(以上部分摘錄自《壓力管道定期檢驗規則——工業管道》 TSG 特種設備安全技術規范。)
工業內窺鏡作為常用的目視檢測工具,在對工業管道、鍋爐等特種設備的檢測中,可以通過直接觀測表面各種缺陷狀況,并且可以通過拍照和錄像進行數據的留存,使用更為方便,操作簡單,輕便易攜,因而得到了廣泛的應用。

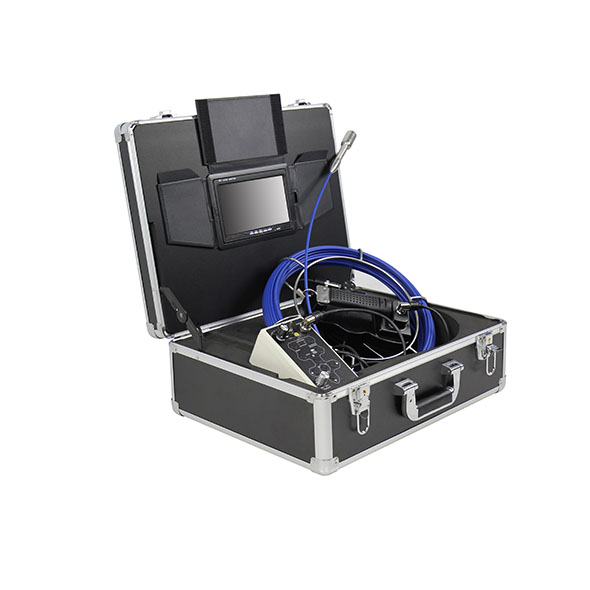

seesem西森姆工業內窺鏡專注于工業內窺鏡領域5年,自主研發生產的多款工業內窺鏡產品,獨創的管線可更換系統,可自主更換不同直徑、長度、景深的多種規格管線,防水、耐油、防腐蝕。百萬高清攝像頭,采用自動白平衡圖像處理技術,具有更佳的圖像質量。機械式/電動控制操縱桿,控制探頭360°轉向,實現無死角觀測。同時整機更具有體積小巧易攜帶的特點,操作方便更省心。
