機械式工業內窺鏡和電動式工業內窺鏡的區別和優缺點是什么?
工業內窺鏡是一種常用的無損檢測儀器,通過成像算法實現成像、拍照、拍攝和操作功能,便攜、集成、簡單、易于操作,大大降低了用戶的工作強度,提高了檢測效率。具有直接可視化和照片視頻存儲功能,廣泛應用于能源電力、石油化工、特種檢驗行業、機械鑄造、航空航天、食品醫藥機械等行業。常用于檢測人眼不能直接看到的零件,如管道、發動機、油箱、鑄件等。檢查其內表面是否有裂紋、腐蝕、生銹、焊接缺陷,并檢查其內部是否有堵塞和異物。
工業內窺鏡按探頭導向控制方式可分為機械控制和電氣控制,生產線上的S40是這兩種工業內窺鏡的優秀代表。

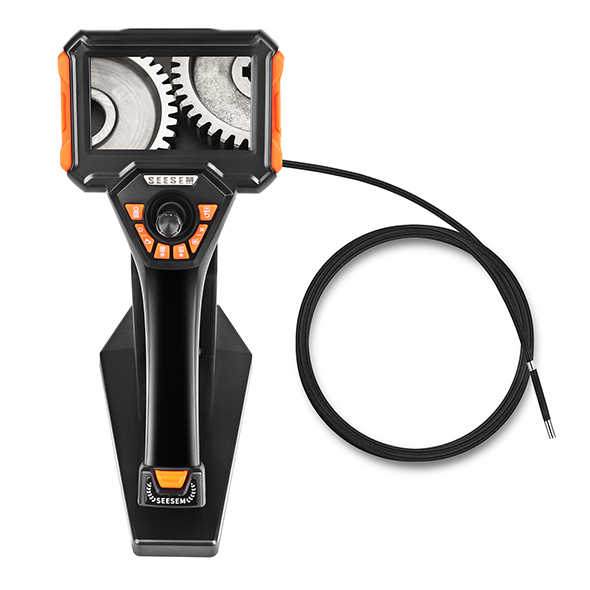

S40系列高清工業內窺鏡采用自主創新的嵌入式成像系統和機械導向控制。類似于嵌入式成像系統中的電氣產品,探頭控制系統采用手動機械操作直接拉動管道內部的鋼絲繩來控制探頭的轉向,所以使用起來比電動操作簡單,復位也需要手動操作。這個系列更輕是因為沒有電控的核心部件——舵機系統,更容易更換各種規格的管路。因此,該S40系列產品可在需要測試各種管徑時選擇,可用于多種目的,更經濟,實現最大限度的成本節約。

百萬超高清工業內窺鏡S40系列采用自主創新的嵌入式成像系統和電探針控制系統,通過成像算法實現成像、拍照、錄像和操作功能。作為探頭控制系統的主要部件之一,控制響應的舵機可以多方向拉動管道內的鋼絲,實現探頭的360轉向控制。電控系統可以自動復位,調節探頭轉向速度,逐步調節。可以全方位無死角觀察,操作更靈活。
通過對零延遲、無怠速行程變速傳動機構的研究,整個傳動機構采用齒輪齒條傳動。這種設計保證了恒定的瞬時傳動比、高穩定性、準確可靠的傳動運動、較寬的傳動功率和速度范圍、較高的傳動比和傳動效率、結構緊湊、運行可靠、使用壽命長??偟膩碚f,電動工業內窺鏡操作系統清晰度高、轉向準確、操作快捷、簡單易行、可移植性強、集成化強,大大降低了用戶的工作強度,提高了檢測效率。
工業內窺鏡在儲罐內表面外觀缺陷檢測中的應用案例
最近,我們的產品應用工程師來到一家大型熱水器生產企業,用工業內窺鏡檢查儲水罐的內表面缺陷。工業內窺鏡可用于執行:
1.內腔涂層檢查:檢查內腔涂層的表面缺陷,如裂紋、剝落、拉線、劃痕、凹坑、凸起、凹坑、腐蝕等。
2.焊縫表面缺陷檢查:檢查焊縫內表面的裂紋、氣孔、夾渣、弧坑、飛邊、未焊透和焊漏。
3.內部多余物的檢查:清除焊縫表面的飛濺物、氧化皮、凹坑、油漆和鐵銹后,觀察儲罐內腔是否有殘留的內部碎屑、異物和其他多余物,以便進一步清洗。
適用范圍:
西森姆SEESEM工業內窺鏡,圖像更清晰,更輕便,探頭360度轉向,轉向準確,操作靈活,功能強大,大大提高了零部件內表面檢測的適用范圍。工業內窺鏡除了能有效地觀察儲水罐的內部狀況外,還能檢測其他類型的儲水罐、容器和管道的焊接疤痕、焊縫、焊縫成形和清潔度,這在各種過程中起著重要的作用
客戶將西森姆SEESEM工業內窺鏡與某品牌進行對比,對西森姆SEESEM兩款高清工業內窺鏡SM40和SM50的觀察結果表示滿意,尤其認可電動轉向控制百萬高清工業內窺鏡SM50系列,因為它在圖像清晰度、畫面流暢度、可操作性等方面都有著優越的表現。西森姆(SEESEM)工業內窺鏡為儲罐內表面缺陷的檢測提供了更好的應用解決方案,為相關行業帶來了更好的產品應用范例。
